Guide d'installation des chevilles d'isolation KI multi matériaux à expansion courte
Mode d'emploi : Installer des chevilles d'isolation KI multi matériaux à expansion courte
L'installation des chevilles d'isolation KI multi matériaux à expansion courte est cruciale pour garantir une isolation efficace de votre espace. Suivez ces étapes détaillées pour une pose réussie à l'aide des articles proposés ci-dessous.
Chevilles d'isolation KI multi matériaux à expansion courte |
 |
à partir de
|
Fraise à polystyrène |
 |
à partir de 87.89 € TTCPermet de fraiser du polystyrène pour y insérer une cheville d’isolation. |
Disque de polystyrène 20mm |
 |
à partir de
|
Rondelles d'isolation KWL pour chevilles d’isolation KI, LFM et WK-S |
 |
à partir de
|
Reconnaître le support et choisir les connecteurs compatibles :
Avant de commencer la pose, identifiez le support et sélectionnez des connecteurs compatibles. Assurez-vous d'utiliser des connecteurs d'une longueur appropriée, garantissant que toute la zone d'expansion se trouve dans le matériau de construction de la paroi. Pour les supports difficiles à identifier, effectuez un essai d'endurance des connecteurs pour évaluer leur capacité de traction.
La longueur minimale du connecteur (Ld) est calculée comme suit : Ld = hD + ttol + Heff, où :
- hD : épaisseur de l'isolant posé
- ttol : épaisseur des couches de nivellement (mortier-colle + enduit existant)
- Heff : profondeur d'ancrage dans le support (donnée dans l'avis technique ou fiche technique pour le connecteur spécifique)
Le connecteur mécanique à frapper avec une courte zone d'expansion, appelé connecteur KI ou cheville KI, est un dispositif composé de polypropylène avec un clou en polyamide renforcé par des fibres de verre. Ce connecteur a été conçu pour être utilisé dans la construction et offre une fixation robuste pour l'ensemble du système.
Il est particulièrement recommandé dans les cas suivants :
- Pour les matériaux tels que le polystyrène expansé (EPS) et le polystyrène extrudé (XPS).
- Compatible avec différents types de supports tels que le béton (Type A), les blocs de béton et la brique pleine (Type B), les éléments de maçonnerie en granulats légers avec une densité supérieure à 1,2 kg/dm3 (Type D), et les blocs de béton cellulaire avec une densité supérieure à 0,6 kg/dm3 (Type E).
Préparation des trous :
- Percez des trous dont le diamètre est compatible avec celui des connecteurs utilisés.
- Les trous doivent être plus profonds d'environ 10 mm de la profondeur d'ancrage des connecteurs.
- Éliminez les déblais de forage en effectuant des mouvements de rotation à vitesse réduite, répété quatre fois.
- Pour les supports tels que la brique céramique perforée, la brique silico-calcaire creuse, le parpaing, le bloc plein ou creux en béton léger, et le béton cellulaire, effectuez les trous sans percussion pour éviter la rupture des parois du substrat.

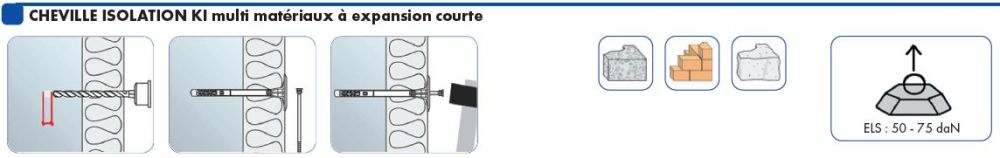

Pose des chevilles KI :
- Le nombre de points d'ancrage et leur disposition sur 1m2 doivent être précisés dans le projet d'isolation.
- Pour le polystyrène, les recommandations sont les suivantes :
- Jusqu'à 15 m du niveau du sol : 6 pcs / m2 (zone centrale du mur) et 8 pcs / m2 (zone d'angle)
- Plus de 15 m du niveau du sol : 8 pcs / m2 (zone centrale du mur) et 10 pcs / m2 (zone d'angle)
- Placez le corps du connecteur de manière à ce que la rosace soit au même niveau que le matériau isolant. Ensuite, frappez le clou.
En suivant ces étapes avec précision, vous assurez une installation robuste et efficace des chevilles d'isolation KI multi matériaux à expansion courte pour une isolation thermique optimale.
